系统需求

    随着电子技术的以及集成电路的蓬勃发展，电子设备日趋小型化、多功能及智能化。当带静电的人或物体接触电子器件或电路时，便会将此静电传递给器件或通过器件传向大地，这种放电的电压往往大大超过现今微电子电路所能承受的能力，然而高集成度的电路元件都可能因静电电场和静电放电(ESD)引起失效，导致电子设备锁死、复位、数据丢失而影响设备正常工作，使设备可靠性降低，造成损坏，这样务必会自身企业造成不必要的经济损失。因此，研究电子设备所造成的ESD危害及原理，避免ESD的发生具有重要意义，可想而之，拥有一套安全的ESD静电检测系统对企业来说是一项经济效益的保障策略。

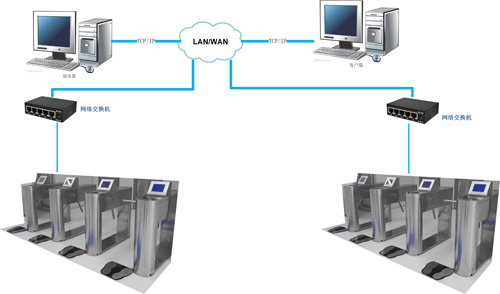

ESD静电检测系统图

软件操作界面

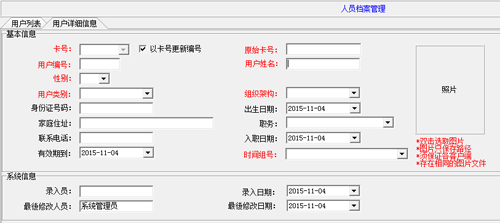

一 员工管理界面

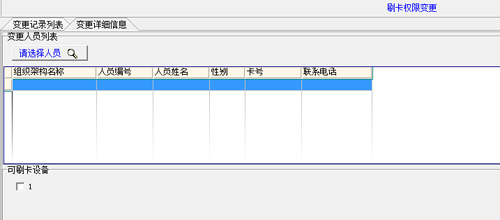

二 权限变更界面

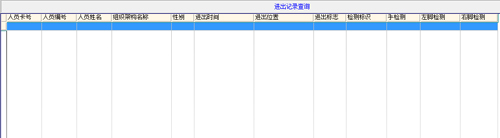

三、进出记录查询

产品简介

1、进入方式

1、 当测试仪测试静电鞋和静电手腕带都OK时，进入门自动打开，允许进入

2、 当测试仪测试静电鞋OK时，进入门自动打开，允许进入（静电鞋的检测可区分左右）

3、 当测试仪测试静电手腕带OK时，进入门自动打开，允许进入

4、 当测试仪遇到贵宾免测卡时，进入门自动打开，允许进入

5、 当测试仪遇到内部管理人员免测卡时，进入门自动打开，允许进入

上面的五种进入方式，我们对应的设置了五种类型的卡：

第一种 测试静电鞋和手腕带       测鞋和手腕带/1类卡

第二种 只需测试静电鞋           测鞋/2类卡

第三种 只需测试手腕带           测手腕带/3类卡

第四种 外来贵宾                 贵宾/4类卡

第五种 内部管理人员             管理专卡/5类卡

贵公司可根据不同的测试要求设置不同的测试卡权限

静电防护门禁系统基本部件及操作原理

一 、对于一套全功能门禁系统主要包括以下部件

1、 一部感应刷卡器，含有微控制器和记忆内存，并与电脑的管理软件进行连接

2、 一台具备测试静电鞋和手腕带的测试仪

3 、一套系统管理软件，内容包括刷卡器管理、人事档案管理、自动生成报表和简易图表、自动指定人或部门发送邮件、

4 、一台读写卡器，用于发卡、使发卡快速便捷而节省时间

5 、一台三闸门或其它电子驱动门，用于执行对现场测试员工的进入与否的监管。

6 、一个以太网交换机，用于长距离TCP/IP通讯

二、静电防护门禁系统的标准操作步骤

1、准备测试工作：测试员工双脚必须站在脚踏板(上)准备检测测试项，双脚必须站在脚印中间

2、如需测试防静电手腕带，请插入测试仪上手腕带测试孔，或者用鱼夹直接夹到仪器旁边的鱼夹柱上即可

3、如需检测双脚的静电指标，双脚必须站在脚印中间用手指触摸测试按钮

3、将身上配带的ID（IC）卡靠近刷卡设备，刷卡机自动读取卡上的信息资料

5、把手指触摸在测试按钮上，观看测试仪上的LED显示测试结果，或者看卡机上的LCD液晶显示屏（测试最长时间为0--5S可调，超过5S须重新刷卡再次测试）

6、如果根据设定测试OK，系统则开启门禁单元令测试人员进入；如果测试结果为NO，检查您手腕带或者鞋，刷卡次数可以根据贵司要求来设定限制。

三、静电防护门禁系统的作用

在许多设了防静电防护场所，防静电鞋与防静电手腕带的测试都是以传统的手工录入或粗略的检测方式进行的，这样不仅耽误时间、还会因为人为因素而形成漏测，对敏感器件的品质造成潜在隐患。同时静电防护门禁系统还实现了无纸化的记录功能。

如常见员工测试进厂的不良方式：

1、 未测试就直接入厂

2、 未测试就直接填写已测试PASS

3、 修改填写记录

4、 测试结果登记时张冠李戴

5、 未测试先填表

6、 测试不通过仍然填写PASS

7、 代人填写记录

针对以上常见缺点，直接提供有效的解决方法。不管是否配有三棍闸，门禁管理系统的强制性设置和针对性都能杜绝人为因素的存在、使检测结果更加真实可信。本系统可一键统计出所有员工的测试数据，内容包括：

（1） 员工入厂测试结果OK与NG记录

（2） 员工只刷卡未测试记录

（3） 员工未刷卡记录

本系统通过对人体手或脚的部位来获取人体的对地阻值，并用LED显示和蜂鸣报警指示，是员工静电检测必不可少的检测仪器。本系统采用安全的12V电压供给，整套系统在安全准确便捷直观和真实的检测过程中同时完成无纸记录和自动生成员工出勤信息报表，从而使贵司对员工的管理达到真实省时和直观的效果，通过对本系统的使用亦能为贵司在同行业中树立良好的口碑和形象。

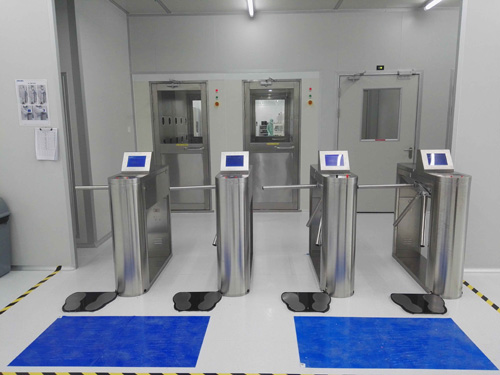

四、使用多台静电防护门禁组成简易结构

如果使用多台ESD检测门禁系统，您可以通过交换机将他们串接起来形成一个网络，此网络可以通过一台PC机或在手提电脑上操作系统管理软件进行全方面的管理

静电防护门禁系统功能和特点

门禁软硬件功能

（1） 进入有门禁功能的系统，可检测员工进入工位时自身所带静电量的状态和进入时间，出来无门禁功能，可自由通过。

（2） 门禁功能的条件是通过刷卡来完成对静电鞋或手腕带的测试。

（3） 软件系统分出了两种检测模式A.必检模式 B.简捷模式 A模式进入必须进行静电检测 B模式只需进入一次OK记录，全天24小时无需测试刷卡即可通过。

（4） 员工可用卡类来自动识别自己需测试的项目，刷什么卡测试仪自动转换对应测试的项目一次完成及显示。无需再像以前一样去拨动转换开关，即节省时间也省去不少麻烦。

（5） 刷卡设备采用先进的TCP/IP通讯技术可达到一台电脑管理多台门禁

（6） 人体综合测试仪，采用目前最有效的触摸测试，取消了以前的按键开关，测试更有效更方便。

(7） 刷卡机采用高端彩屏显示技术,更清晰更美观，国际通行标志显示。

(8） 管理操作软件可以设置指定人或部门定时发送邮件功能。

(9） 当然最简单的是在您想用哪台电脑查询数据，直接在电脑装上很小的客户端软件，就可以随时查询测试数据，减少了长期没时间查阅邮件而爆满的情况。

(10） 管理系统软件可以设定每天定时采集测试数据，也可以实时采集数据

（11） 管理软件可以一键导入人事部门的资料，节省繁杂操作时间管理操作软件可一键汇总，软件直接筛选出

●  测试通过的

●  测试未通过的

●  只刷卡未检测静电

●  只检测静电未刷卡

●  贵宾卡的进入

●  管理人员的进入，精准的表格显示出人数。

技术参数

◇ 结构：框架结构/国产标准(304号)不锈钢板冲压成型

◇ 外形尺寸：长1200×宽280×高980（mm）

◇ 闸杆长：机箱以外510(mm)

◇ 闸杆最大承受力：70Kg

◇ 闸杆工作驱动力：3Kg

◇ 闸杆传动方式：电动

◇ 闸杆转向：单向、双向（可选）；具有多种工作模式可供选择，即可双向读卡限流，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行

◇ 限位采用编码器控制（复位准）；

◇ 自动复位功能：开闸后，在规定的时间内未通行系统将自动上锁，通行时间可调；

◇ 灯光提示：通行方向指示

◇ 采用光学孔位工作原理，对输入控制信号没有延时要求

◇ 工作环境：室内、室外(阴棚）

◇ 温度：-10℃ ～ 50℃ 相对湿度：≤90%，不凝露

◇ 开闸时间：0.2秒

◇ 输入接口：干接点信号或 12V电平信号或脉宽≥100ms的DC12V脉冲信号，驱动电流≥10mA
